首頁進口晶振 NDK晶振4MHz/X1G0041710009/SPXO/2520/±50ppm/SG-210STF

4MHz/X1G0041710009/SPXO/2520/±50ppm/SG-210STF

編號：19307280
頻率：1MHZ~75MHz
尺寸：2.5x2.0mm

4MHz/X1G0041710009/SPXO/2520/50ppm/SG-210STF，日本進口EPSON愛普生晶振SG-210STF系列，產品型號：SG-210STF4.000000MHzL，編碼X1G0041710009，是一款小體積尺寸2.0x2.5mm表面貼裝，四腳貼片晶振，CMOS輸出的簡單封...

分享到

4MHz/X1G0041710009/SPXO/2520/±50ppm/SG-210STF，日本進口EPSON愛普生晶振SG-210STF系列，產品型號：SG-210STF 4.000000MHz L ，編碼X1G0041710009，北美編碼：SG-210STF4.0000ML3，是一款小體積尺寸2.0x2.5mm表面貼裝，四腳貼片晶振，CMOS輸出的簡單封裝晶體振蕩器(SPXO)系列，有源晶振，石英晶體振蕩器，SMD晶振這些SPXO具有低電流消耗、1.6V至3.63V的寬工作電壓和寬工作范圍，溫度范圍從-40℃至85℃，此外，最高工作溫度可達105℃，頻率穩定度：±50ppm。該產品具有超小型，輕薄型，耐熱及耐環境特點。SPXO非常適合物聯網、可穿戴設備，數據中心，醫療、工業自動化等各種應用。

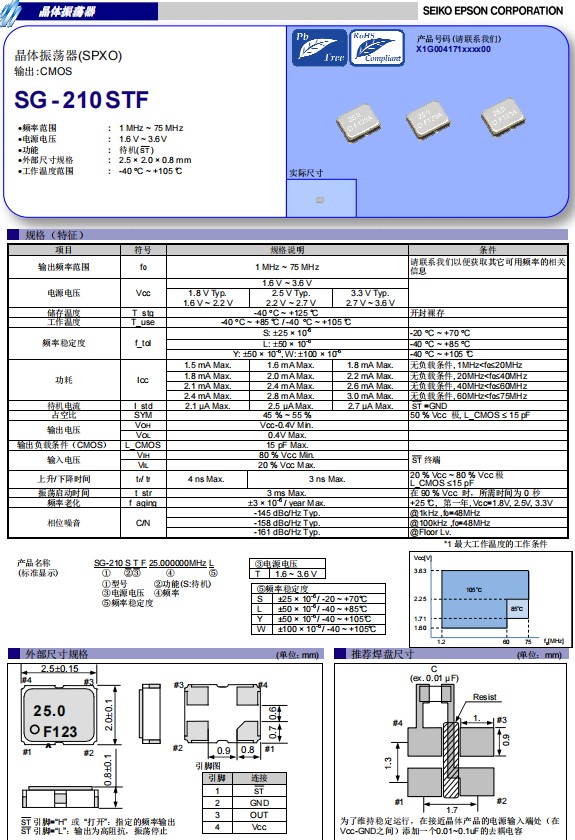

4MHz/X1G0041710009/SPXO/2520/±50ppm/SG-210STF，參數圖

項目	符號	規格說明			條件
輸出頻率范圍	f0	1MHz to 75MHz			請聯系我們以便獲取其它可用頻率的相關信息。 http://konuaer.com
電源電壓	VCC	1.60 V to 3.60 V			1 MHz ≦ f0 ≦ 60 MHz
		1.71 V to 3.60 V			60 MHz < f0 ≦ 75 MHz, T_use = +85°C Max.
		2.20 V to 3.60 V			60 MHz < f0 ≦ 75 MHz, T_use = +105°C Max.
		1.8V Typ. 1.6V to 2.2V	2.5V Typ. 2.2V to 2.7V	3.3V Typ. 2.7V to 3.6V	※1請參閱
儲存溫度	T_stg	-40°C to +125°C			裸存
工作溫度	T_use	-40°C to +85°C / -40°C to +105°C			※1請參閱
頻率穩定度	f_tol	S: ±25 × 10-6			-20°C to +70°C
		L: ±50 × 10-6			-40°C to +85°C
		Y: ±50 × 10-6, W: ±100 × 10-6			-40°C to +105°C
功耗	ICC	1.5mA Max.	1.6mA Max.	1.8mA Max.	無負載條件, 1MHz ≦ f0 ≦ 20MHz
		1.8mA Max.	2.0mA Max.	2.2mA Max.	無負載條件, 20MHz < f0 ≦ 40MHz
		2.1mA Max.	2.4mA Max.	2.6mA Max.	無負載條件, 40MHz < f0 ≦ 60MHz
		2.4mA Max.	2.8mA Max.	3.0mA Max.	無負載條件, 60MHz < f0 ≦ 75MHz
待機電流	I_std	2.1μA Max.	2.5μA Max.	2.7μA Max.	ST
占空比	SYM	45% to 55%			50% VCC 級, L_CMOS ≦ 15pF
輸出電壓	VOH	90% VCC Min.
輸出電壓	VOL	10% VCC Max.
輸出負載條件 (CMOS)	L_CMOS	15pF Max.
輸入電壓	VIH	80% VCC Min.			ST
輸入電壓	VIL	20% VCC Max.			ST
上升/ 下降時間	tr / tf	3.5 ns Max.	3 ns Max.		20% VCC to 80% VCC 極 L_CMOS ≦ 15pF
振蕩啟動時間	t_str	3ms Max.			在90% VCC 時，所需時間為0 秒
頻率老化	f_aging	±3 × 10-6/ year Max.			+25°C,第一年, VCC=1.8V,2.5V,3.3V
SSB 相位噪音	C/N	-145dBc/Hz Typ.			@1kHz ,f0=48MHz
		-158dBc/Hz Typ.			@100kHz ,f0=48MHz
		-161dBc/Hz Typ.			@Floor Lv.

4MHz/X1G0041710009/SPXO/2520/±50ppm/SG-210STF，尺寸圖

[Model : SG-210STF]
Product name SG-210 S T F 25.000000MHz Y
(Standard form) ① ②③ ④ ⑤
①型號
②功能(S:待機)
③電源電壓    T: 1.6V to 3.6V Typ.
④頻率
⑤頻率穩定度
S:±25 × 10-6 / -20 °C to +70 °C
L:±50 × 10-6 / -40 °C to +85 °C
Y:±50 × 10-6 / -40 °C to +105 °C
W:±100 × 10-6 / -40 °C to +105 °C

石英晶體振蕩器	型號	頻率	尺寸	輸出方式	電源電壓
X1G0041710002	SG-210STF	33.300000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	1.600 to 3.600 V
X1G0041710005	SG-210STF	1.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	1.600 to 3.600 V
X1G0041710006	SG-210STF	1.843200 MHz	2.50 x 2.00 x 0.90 mm	CMOS	1.600 to 3.600 V
X1G0041710007	SG-210STF	2.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	1.600 to 3.600 V
X1G0041710008	SG-210STF	3.686400 MHz	2.50 x 2.00 x 0.90 mm	CMOS	1.600 to 3.600 V
X1G0041710009	SG-210STF	4.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	1.600 to 3.600 V
X1G0041710010	SG-210STF	4.096000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	1.600 to 3.600 V
X1G0041710011	SG-210STF	5.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	1.600 to 3.600 V
X1G0041710012	SG-210STF	6.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	1.600 to 3.600 V
X1G0041710013	SG-210STF	6.144000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	1.600 to 3.600 V
X1G0041710014	SG-210STF	7.372800 MHz	2.50 x 2.00 x 0.90 mm	CMOS	1.600 to 3.600 V
X1G0041710015	SG-210STF	8.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	1.600 to 3.600 V
X1G0041710016	SG-210STF	10.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	1.600 to 3.600 V
X1G0041710017	SG-210STF	11.289600 MHz	2.50 x 2.00 x 0.90 mm	CMOS	1.600 to 3.600 V
X1G0041710018	SG-210STF	12.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	1.600 to 3.600 V
X1G0041710019	SG-210STF	12.288000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	1.600 to 3.600 V
X1G0041710020	SG-210STF	12.500000 MHz	2.50 x 2.00 x 0.90 mm	貼片晶振	1.600 to 3.600 V
X1G0041710021	SG-210STF	13.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	1.600 to 3.600 V
X1G0041710022	SG-210STF	13.500000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	1.600 to 3.600 V
X1G0041710023	SG-210STF	13.560000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	1.600 to 3.600 V
X1G0041710024	SG-210STF	14.318180 MHz	2.50 x 2.00 x 0.90 mm	CMOS	1.600 to 3.600 V
X1G0041710025	SG-210STF	14.745600 MHz	2.50 x 2.00 x 0.90 mm	CMOS	1.600 to 3.600 V
X1G0041710026	SG-210STF	15.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	1.600 to 3.600 V
X1G0041710027	SG-210STF	16.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	1.600 to 3.600 V
X1G0041710028	SG-210STF	19.200000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	1.600 to 3.600 V
X1G0041710029	SG-210STF	20.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	1.600 to 3.600 V
X1G0041710030	SG-210STF	22.579200 MHz	2.50 x 2.00 x 0.90 mm	CMOS	1.600 to 3.600 V
X1G0041710031	SG-210STF	24.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	1.600 to 3.600 V
X1G0041710032	SG-210STF	24.576000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	1.600 to 3.600 V
X1G0041710033	SG-210STF	25.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	1.600 to 3.600 V
X1G0041710034	SG-210STF	26.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	1.600 to 3.600 V
X1G0041710035	SG-210STF	27.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	1.600 to 3.600 V
X1G0041710036	SG-210STF	27.120000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	1.600 to 3.600 V
X1G0041710037	SG-210STF	28.636360 MHz	2.50 x 2.00 x 0.90 mm	CMOS	1.600 to 3.600 V
X1G0041710038	SG-210STF	29.491200 MHz	2.50 x 2.00 x 0.90 mm	CMOS	1.600 to 3.600 V
X1G0041710039	SG-210STF	30.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	1.600 to 3.600 V
X1G0041710040	SG-210STF	32.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	1.600 to 3.600 V
