VCXO允許頻率控制范圍比較寬，實際的牽引度范圍約為±200ppm甚至更大。
如果要求VCXO的輸出頻率比石英晶體振子所能實現的頻率還要高，
可采用倍頻方案。擴展調諧范圍的另一個方法是
將晶體振蕩器的輸出信號與VCXO的輸出信號混頻。
與單一的振蕩器相比，這種外差式的兩個振蕩器信號調諧范圍有明顯擴展

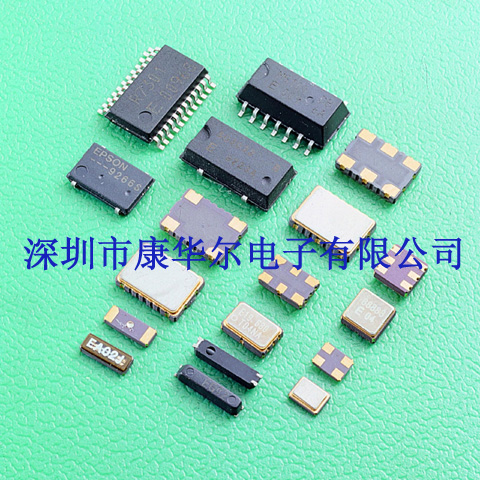

在移動通信基地站中作為高精度基準信號源使用的VCXO代表性
產品是日本精工·愛普生公司生產的分析圖
VG－2320SC。這種采用與IC同樣塑封的4引腳器件，
內裝單獨開發的專用IC，器件尺寸為12.6mm×7.6mm×1.9mm，體積為0.19?。
其標準頻率為12～20MHz，電源電壓為3.0±0.3V，工作電流不大于2mA，
在－20～＋75℃范圍內的頻率穩定度≤±1.5ppm，
頻率可變范圍是±20～±35ppm，啟動振蕩時間小于4ms。
金石集團生產的VCXO，頻率覆蓋范圍為10～360MHz，
頻率牽引度從±60ppm到±100ppm。
VCXO封裝發展趨勢是朝SMD方向發展，
并且在電源電壓方面盡可能采用3.3V。
日本東洋通信機生產的TCO－947系列片式VCXO
早在90年代中期前就應用于汽車電話系統。
該系列VCXO的工作頻率點是12.8MHz、13MHz、14.5MHz和15.36MHz，
頻率溫度特性±2.5ppm/－30～＋75℃，頻率電壓特性±0.3ppm/5V±5％，
老化特性±1ppm/年，內部采用SMD/SMC，并采用激光束和汽相點焊方式封裝，
高度為4mm。日本富士電氣化學公司開發的個人手持電話系統（PHS）
等移動通信用VCXO，共有兩大類六個系列，為適應SMT要求，
全部采用SMD封裝。Saronix的S1318型、Vectron國際公司的J型、
Champion技術公司的K1526型和Fordahi公司的DFVS1－KH/LH等VCXO，
均是表面貼裝器件，電源電壓為3.3V或5V，
可覆蓋的頻率范圍或最高頻率分別為32～120MHz、155MHz、2～40MHz和1－50MHz，
牽引度從±25ppm到±150ppm不等。MF電子公司生產的T－VCXO系列產品尺寸為5mm×7mm，
曾被業內認為是外形尺寸最小的產品，但這個小型化的記錄很快被打破。
目前新推出的雙頻終端機用VCXO尺寸僅為5.8mm×4.8mm，
并且有的內裝2只VCXO。Raltron電子公司生產的VX－8000系

圖3壓控SAW振蕩器內部結構　　圖4OCXO內部結構示圖　
　列表面貼裝VCXO，采用引線封裝時高度為0.185英寸，
采用扁平封裝時僅為0.15英寸，工作頻率可在1～160MHz內選擇，
標準頻率調整范圍為±100ppm，線性度優于±10％，
穩定度優于±25ppm/0～70℃，老化率為±2ppm/年，
輸出負載達10個LSTTL（單價達10美元以上）。　　
于1998年7月上市的單價2000日元的UCV4系列壓控振蕩器（VCO），
面向全球移動通信系統（GSM）和個人數字蜂窩電話（PDC），
可用頻率范圍為650～1700MHz，電源電壓為2.2～3.3V，
尺寸僅為4.8mm×5.5mm×1.9mm，體積為0.05?，重量0.12g。
　　日本精工·愛普生公司利用ST切型晶片制作的聲表面波（SAW）諧振器（Q≌2000），
型號為FS－555，用4.8mm×5.2mm×1.5mm陶瓷容器包封，
振蕩頻率范圍達250～500MHz，頻率初始偏差為±25～100ppm，
在－20～60℃范圍內的頻率穩定度是±27ppm，老化率為±10ppm/年。
利用FS－555組成的壓控SAW振蕩器內部結構如圖3所示。
欲擴大頻率調節范圍，可加大串聯電感Lo的電感量。
由于SAW諧振器的頻率可達2GHz以上，為壓控SAW振蕩器（VCSO）的高頻化提供了一條重要途徑。
